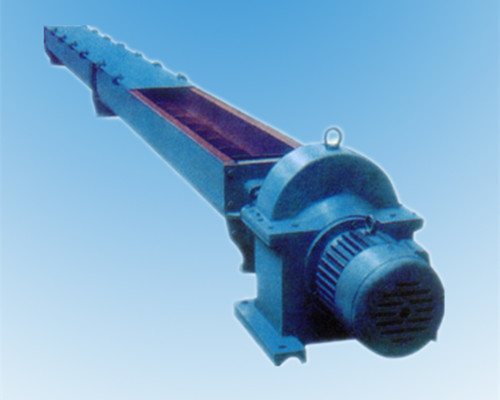

U型螺旋輸送機
類 別: 輸送機
描 述: 螺旋輸送機 Screw Conveyor Features and application: Compared with GX type, the bicephalous bearing has been installed outside the shell. The hanger bearing
螺旋輸送機
Screw Conveyor
Features and application:
Compared with GX type, the bicephalous bearing has been installed outside the shell. The hanger bearing is a rolling and sheave interconverted structure with a dust-proof sealed appliance, the sealed material is nylon plastic which can give a better seal effect and enduring performance. Cleaning device is installed beside the discharge port. Low noise, agility adaption, easy handling and maintainance, flexible work location.
Materiel requirments: powder,granule, patch and?scattered material such as cement, dust coal, food, fertilizer, inder, sand. The temperature must be less than 200℃. Not suitable for the material of easily deteriorated ,viscosity and easily lump.
Working temperature:-20℃~50℃
Working inclination angle:≤35℃
Application :plastic, Abradant material, chemical industry, pharmacy, building materials, food, carbon, fertilizer.
Model 型號 |
screw diameter 螺旋直徑 |
screw pitch 螺距 |
Speed 轉速(r/min) |
Output產量個(m3/h) |
Speed 轉速(r/min) |
Output 產量(m3/h) |
Speed 轉速(r/min) |
Output 產量(m3/h) |
Speed 轉速(r/min) |
Output 產量(m3/h) |
|
D |
S |
n |
ψ=0.33 |
n |
ψ=0.33 |
n |
ψ=0.33 |
n |
ψ=0.33 |
||
Small size 小型 |
LS100 |
100 |
100 |
140 |
2.2 |
1.2 |
1.7 |
90 |
1.4 |
71 |
1.1 |
LS125 |
125 |
125 |
125 |
3.8 |
100 |
3.0 |
80 |
2.4 |
63 |
1.9 |
|
LS160 |
160 |
160 |
112 |
7.1 |
90 |
5.7 |
71 |
4.5 |
56 |
3.6 |
|
LS200 |
200 |
200 |
100 |
12.4 |
80 |
9.9 |
63 |
7.8 |
50 |
6.2 |
|
Medium size 中型 |
LS250 |
250 |
250 |
90 |
21.8 |
71 |
17.2 |
56 |
13.6 |
45 |
10.9 |
LS315 |
315 |
315 |
80 |
38.8 |
63 |
30.5 |
50 |
24.2 |
40 |
13.4 |
|
LS400 |
400 |
355 |
71 |
62.5 |
56 |
49.3 |
45 |
38.6 |
36 |
31.7 |
|
Big size 大型 |
LS500 |
500 |
400 |
63 |
97.7 |
50 |
77.6 |
40 |
62.0 |
32 |
49.6 |
LS630 |
630 |
450 |
50 |
138.5 |
40 |
110.8 |
32 |
88.6 |
25 |
69.3 |
|
LS800 |
800 |
500 |
40 |
198.5 |
32 |
158.8 |
25 |
124.1 |
20 |
99.3 |
|
Giant Size 特大型 |
LS1000 |
1000 |
560 |
32 |
277.9 |
25 |
217.1 |
20 |
173.1 |
16 |
139.0 |
LS1250 |
1250 |
630 |
25 |
381.7 |
20 |
305.4 |
16 |
244.3 |
13 |
198.5 |
螺旋輸送機
?概述:
?螺旋輸送機是冶金、建材、化工、糧食及機械加工等部門廣泛應用的一種連續輸送設備。
從輸送物料位移方向的角度劃分,螺旋輸送機分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型,主要用于對各種粉狀、顆粒和小塊狀等松散物料的水平輸送和垂直提升,該機不適宜輸送易變質、粘性大、易結塊或高溫、怕壓、有較大腐蝕性的特殊物料。
螺旋輸送機一般由輸送機本體、進出料口及驅動裝置三大部分組成;螺旋輸送機的螺旋葉片有實體螺旋面、帶式螺旋面和葉片螺旋面三種形式,其中,葉片式螺旋面應用相對較少,主要用于輸送粘度較大和可壓縮性物料,這種螺懸面型,在完成輸送作業過程中,同時具有并完成對物料的攪拌、混合等功能。
螺旋輸送機與其它輸送設備相比,具有整機截面尺寸小、密封性能好、運行平穩可靠、可中間多點裝料和卸料及操作安全、維修簡便等優點。
螺旋輸送機使用的環境溫度通常為-20~50℃;其中,水平型螺旋輸送機,其輸送物料溫度應小于200℃;輸送機傾角β一般應小于20°;輸送距離一般小于40m,大不超過70m。垂直型螺旋輸送機,其輸送物料溫度一般不大于80℃,重直提升高度不超過8m。
鑒于螺旋輸送機的應用范圍及功能特點,用戶在選型時,應根據使用環境及輸送物料情況充分考慮、統籌兼顧、合理選定,以避免不必要的麻煩和損失。
選型說明:
螺旋輸送機系國家定型產品,GX型、LS型和LC型螺旋輸送機均系技術成熟穩定且漸已標準化的通用輸送設備。
GX型螺旋輸送機的螺旋直徑共有150、200、250、300、400、500、600mm等七種規格,機身短為3m,長可達70m,級差為0.5m,根據不同現場需要可組成相應輸送系統,用于水平或傾角小于20°的單向輸送。
LS型螺旋輸送機的螺旋直徑為100~1250mm。計有十五種規格,驅動方式有單端驅動和雙端驅動兩種形式;LS型螺旋輸送機身長度每0.5m一檔,根據不同現場需要可組成相應輸送系統,與GX型螺旋輸送機一樣,用于水平或傾角小于20°的單向輸送。
LC型重直螺旋輸送機適宜于垂直或有較大傾角地輸送粉狀或粒狀、粘性不大、松散密度在0.5~1.3的干燥物料。LC型垂直螺旋輸送機螺旋直徑有200、250、315等幾種定型規格,大提升高度一般不超過8m,機身高度每0.5m一檔,根據不同現場需要可組成相應提升輸送系統。
