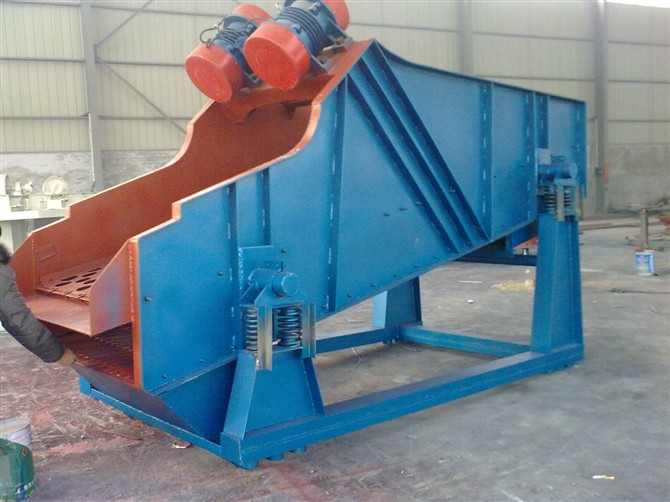

礦用振動篩
類 別： 礦用振動篩
描 述： 簡介： 新型高效的通用篩分設備，其篩箱運動軌跡近似為直線。該系列篩機結構簡單，篩分能力大且能耗少、維修簡便，廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對較大塊狀物料及中、小顆粒狀物料的分級作業。該系列篩機的動力裝置有YZO系列振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅
簡介：
新型高效的通用篩分設備，其篩箱運動軌跡近似為直線。該系列篩機結構簡單，篩分能力大且能耗少、維修簡便，廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對較大塊狀物料及中、小顆粒狀物料的分級作業。該系列篩機的動力裝置有YZO系列振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅兩種形式，可滿足不同環境需要;篩面有金屬編織網、棒條、鑄造、焊接、沖孔等多種形式，篩面既有有單層結構也可多層布置，可滿足不同篩分作業要求。
特點：
1.體積小,篩分能力大;
2.重量輕,便于安裝及工藝布置;
3.能耗少,可節約大量能源;
4.價格低,備件量極少;
5.結構簡單,造型美觀;
6.篩網由小塊拼裝,且更換極為簡便。
工作原理：
篩箱依靠?jī)膳_(tái)相同的振動電機做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。本機由篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。本系列篩機采用高性能、高壽命的振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振動幅。減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本系列振動篩振動電機安裝方式可分為上振式和下振式，減振器安裝方法可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
技術參數：
型號 |
篩面面積 |
篩面傾角 |
給料粒度 |
篩孔尺寸 |
處理量 |
振頻 |
雙振幅 |
配用電機 |
||
m2 |
度 |
mm |
mm |
t/h |
Hz |
mm |
型號 |
功率Kw |
電壓V |
|
ZSGB-0615 |
0.9 |
10 |
<150 |
3 |
10-100 |
16 |
6-9 |
YZO-10-6 |
2*1.0 |
380 |
ZSGB-0918 |
1.62 |
10 |
5 |
15-160 |
YZO-20-6 |
2*2.0 |
||||
ZSGB-1020 |
2 |
15 |
10 |
15-200 |
YZO-20-6 |
2*2.0 |
||||
ZSGB-1224 |
2.88 |
10 |
15 |
25-300 |
YZO-30-6 |
2*2.5 |
||||
ZSGB-1030 |
3 |
15 |
20 |
35-360 |
YZO-30-6 |
2*2.5 |
||||
ZSGB-1230 |
3.6 |
15 |
25 |
40-400 |
YZO-50-6 |
2*3.7 |
||||
ZSGB-1530 |
4.5 |
15 |
50 |
45-460 |
YZO-50-6 |
2*3.7 |
||||
ZSG2B-0615 |
0.9 |
10 |
10-100 |
YZO-10-6 |
2*1.0 |
|||||
ZSG2B-0918 |
1.62 |
10 |
15-160 |
YZO-20-6 |
2*2.0 |
|||||
ZSG2B-1020 |
2 |
15 |
15-200 |
YZO-20-6 |
2*2.0 |
|||||
ZSG2B-1224 |
2.88 |
10 |
25-300 |
YZO-30-6 |
2*2.5 |
|||||
ZSG2B-1030 |
3 |
15 |
35-360 |
YZO-30-6 |
2*2.5 |
|||||
ZSG2B-1230 |
3.6 |
15 |
40-400 |
YZO-50-6 |
2*3.7 |
|||||
ZSG2B-1530 |
4.5 |
15 |
45-460 |
YZO-75-6 |
2*5.5 |
|||||
?
