- 提升機您現在所在的位置: 首頁 > 提升機
提升機
類 別: 提升機
描 述: 一.概述 環鏈?zhǔn)教嵘龣C(jī)適用于垂直輸送琢磨型較大的粉狀、粒狀、及小塊狀物料,如糧食、煤、水泥、碎礦石等,輸送高度高40m,其特點為:結構簡單,運行平穩,掏取式裝料,混合式或重力卸料,輪緣采用組合鏈輪,更換方便,鏈輪輪緣特殊處理壽命長,下部如采用重力自動張緊裝置,能保持恒定的張力,避免打滑或脫鏈,
一.概述
環鏈?zhǔn)教嵘龣C(jī)適用于垂直輸送琢磨型較大的粉狀、粒狀、及小塊狀物料,如糧食、煤、水泥、碎礦石等,輸送高度高40m,其特點為:結構簡單,運行平穩,掏取式裝料,混合式或重力卸料,輪緣采用組合鏈輪,更換方便,鏈輪輪緣特殊處理壽命長,下部如采用重力自動張緊裝置,能保持恒定的張力,避免打滑或脫鏈,同時在料斗遇阻時,有一定的容讓性能夠有效地保護運動物件,物料溫度不超過250℃.TH型按你JB392-85《垂直斗式提升機》標準設計制造,應優先運用,除鏈接尺寸外,HL斗式提升機的鏈條、鏈輪、張勁裝置與TH型相同。

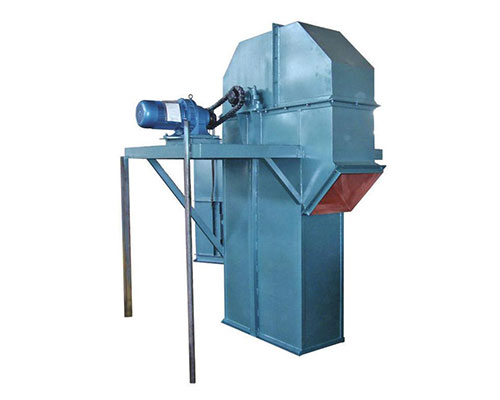

HL型環鏈離心斗式提升機工作原理
HL型環鏈離心斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成(見下圖)。本提升機的料斗為間斷式布置,利用"掏取法"進行裝載,"離心投料法"卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成(見下圖)。本提升機的料斗為間斷式布置,利用"掏取法"進行裝載,"離心投料法"卸料。本提升機的牽引機構是兩根環形鏈條。
HL型環鏈離心斗式提升機主要特點
1.運行平穩、輸送效率高。
2.料斗形式多,應優先選用。
3.適應性強、安裝維修方便、壽命長。
4.整機體積小、轉速高、確??焖倬鶆蜉斔?。
HL型環鏈離心斗式提升機工作原理和結構
針對不同的使用要求,本機具有下列不同的制法和裝法:
1、按料斗形狀分為兩種
S制法--帶有深園底形料斗
Q制法--帶有淺園底形料斗
2、按上部區段卸料口的形式分為兩種
X1制法--帶有傾斜法蘭的卸料口
X2制法--帶有水平法蘭的卸料口
3、按下部區段進料口的形式分為兩種
J1制法--進料口的斜面與水平面成45角
J2制法--進料口的斜面與水平面成60角
5、按中間機殼端面檢視門的位置分為兩種
Z1制法--中間機殼端面帶有下端檢視門
Z2制法--中間機殼端面帶有上端檢視門
6、按傳動裝置對提升機的相對位置分為兩種
左裝--傳動裝置在左側
右裝--傳動裝置在右側
